RRAU - Regenerační reaktor aktivního uhlí

Rotační reaktor aktivního uhlí je experimentální zařízení pro výzkum pyrolýzy aktivního uhlí dávkovým způsobem ohřívaného mikrovlny, elektrickým ohřevem, eventuálně plynovým hořákem.

Hlavním prvkem zařízení je rotační reaktor, určený k pyrolýze aktivního uhlí. Je otáčen malou rychlostí (1-2 ot./min) na odvalovacích rolnách. Má z obou stran 2 vstupní/výstupní otvory, kterými je možné reaktor naplnit/vyprázdnit. Víčka reaktoru jsou přitlačována přes přítlačnou páku pomocí stavitelné matice a pružiny. Vstup magnetronů a výstup plynů z reaktoru je zatěsněn litinovými třecími kroužky.

Reaktor je umístěn v peci o teplotě až 900 ºC, která je výklopná. Chlazení pece je umožněno otevřením vstupního ventilu pod pecí a sejmutím izolačního víčka na peci, případně zapnutím ventilátoru umístěného před ventilem.

Přísun mikrovln do reaktoru je přiváděn kanálem z magnetronu přes tunel magnetronů a magnetronové sklíčko. Kanál magnetronů je opatřen vstupem dusíku, páry a chladiči. Magnetron má svůj zdroj, který je chlazen z rozvodu glykolového okruhu. Dusík je přiváděn do kanálu magnetronů z lahve N2 přes regulační řadu. Vývin páry je zajištěn laboratorní baňkou a topným hnízdem. Přetlaková vodní uzávěra hlídá maximální přetlak páry 1,5 kPa.

Vzniklé plyny z reaktoru jsou přiváděny do mokré pračky, kde se plyny chladí a vyčistí. Chladící voda je chlazena pomocí glykolového rozvodu v místnosti. Vyčištěné a zchlazené plyny jsou odváděny do komína.

                      Základní technické údaje RRAU 12

Technická data Hodnota
Otáčky reaktoru 1-2 ot./min.
Max. teplota v reaktoru 900 °C
Hmotnost vsázky 20 kg
Hrubé rozměry D x Š x V 5400 x 1500 x 2400
Hmotnost zařízení 2200 kg
Elektromotor reaktoru 0,55 kW, 1420 ot./min.
Spotřeba zařízení 15 kW
Elektro přípojka 3x400 V/230V 50 Hz

Regenerační reaktor aktivního uhlí

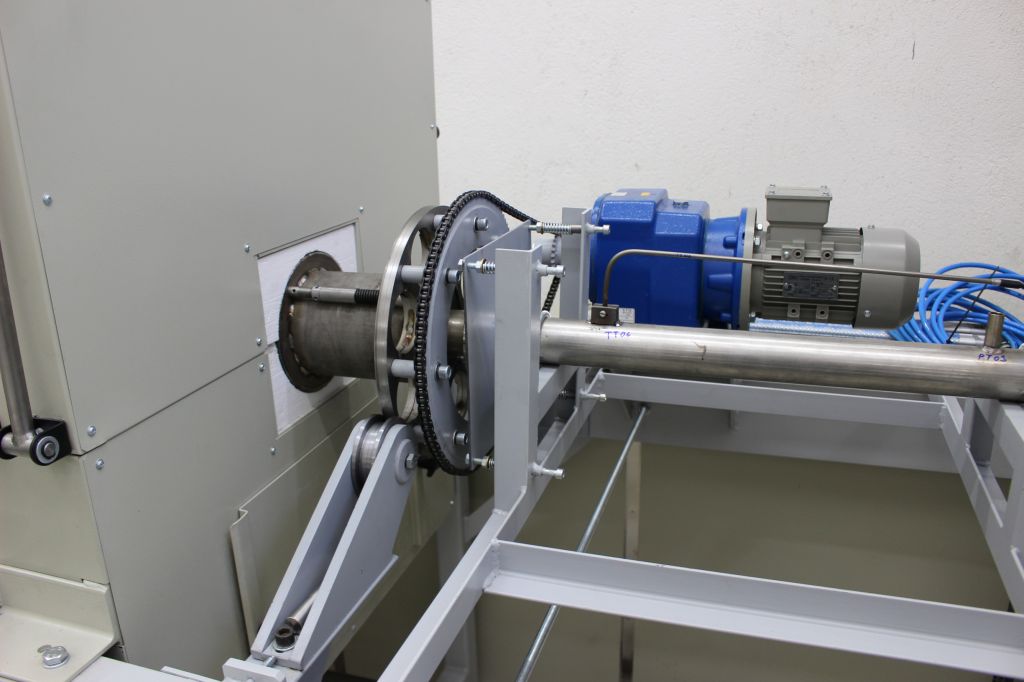

  Fotografie z realizace u zákazníka

  Realizace u zákazníka   Realizace u zákazníka   Realizace u zákazníka   Realizace u zákazníka   Realizace u zákazníka

  Realizace u zákazníka   Realizace u zákazníka   Realizace u zákazníka   Realizace u zákazníka  Realizace u zákazníka

  Realizace u zákazníka   Realizace u zákazníka   Realizace u zákazníka
